L'espaiador de ventilació de l'estator s'utilitza principalment per a la placa de ventilació, que també es coneix com a laminació d'estator i rotor, laminació d'espaiador de generador o placa de dit de l'estator, i divideix els nuclis de ferro en diverses parts, els canals de ventilació entre les diferents parts poden promoure la calor. generat mentre el motor funciona per dissipar-se més ràpidament. La placa de ventilació del generador està dissenyada per tenir un bon resultat de dissipació de calor i tenir prou força per suportar la càrrega de pes dels estators. Durant el funcionament del generador, els bobinats de l'estator poden generar calor a causa de la resistència elèctrica i, per tant, un refredament eficient és crucial per mantenir els bobinats de l'estator a una temperatura de funcionament segura i evitar el sobreescalfament. L'espaiador de ventilació de l'estator ajuda a facilitar el refredament creant un buit d'aire entre el nucli de l'estator i el marc, i l'espai permet augmentar el flux d'aire al voltant del bobinatge de l'estator, millorant la dissipació de calor i evitant l'acumulació d'aire calent. Per tant, l'espaiador de ventilació del generador ajuda a allargar la vida útil dels bobinatges de l'estator i garanteix que el generador funcioni de manera fiable. El disseny i la construcció dels separadors de ventilació de l'estator poden variar segons el disseny específic del generador, i normalment estan fets de materials no conductors que són resistents a la calor i l'estrès mecànic.
El popular material separador de ventilació de l'estator és d'acer suau similar a S235JRC + C segons DIN EN 10277, part 2 que cobreix els requisits químics i mecànics. Mentrestant, la seva condició superficial també és molt important perquè la seva condició superficial pot afectar el flux d'aire al voltant dels bobinatges de l'estator i, per tant, els defectes de la superfície de l'espaiador de ventilació NO han de ser superiors als requerits per la classe 1 de DIN EN 10277, Part 1. A més de lleus d'acer, hi ha altres quatre tipus de materials que s'utilitzen àmpliament com a separador de ventilació de l'estator:
√ Acer inoxidable, és una opció popular per als separadors de ventilació del generador a causa de la seva excel·lent resistència a la corrosió i durabilitat. Pot suportar altes temperatures i és resistent a l'oxidació i l'òxid, el que el fa apte per a aplicacions a l'aire lliure. 304, 321, 316, 316L són opcions populars i 316L té la millor capacitat anticorrosió.
√ Alumini, és un altre metall utilitzat habitualment per a l'espaiador de ventilació de l'estator a causa del seu pes lleuger. Mentrestant té una bona conductivitat tèrmica amb bona resistència a la corrosió. Els separadors de ventilació d'alumini s'utilitzen sovint en aplicacions on es desitja reduir el pes.

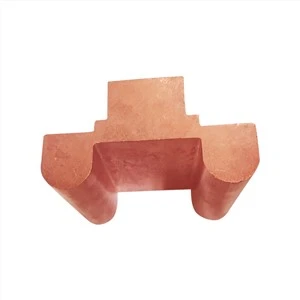

√ Coure, és conegut per la seva excel·lent conductivitat elèctrica i alta conductivitat tèrmica. Sovint s'utilitza en separadors de ventilació de l'estator per facilitar la dissipació de la calor i proporcionar una connexió a terra eficient.
√ L'acer suau, com ara St 37- K2, S235JRC+C són opcions populars.
Procés de producció
La producció d'espaiadors de ventilació sol passar per unes quantes rondes de tret i recuit en fred, i també s'ha de decapar per eliminar l'escala i l'òxid, mentre que aquest procés pot netejar i millorar la qualitat de la superfície del material. Depenent de la complexitat del disseny de l'espaiador, també es pot requerir un laminat en fred que pot millorar l'eficiència de la producció. Després d'aconseguir tots els requisits de dimensions, el procés de redreçament és el procés final per assegurar-se que l'espaiador té les millors condicions en termes de tolerància dimensional, simetria, rectitud i gir, i al final del procés de producció, els separadors tindran una superfície llisa i brillant. Fabmann fa un control estricte del procés de fabricació de la matèria primera, laminació en fred, recuit, estirat en fred, redreçat i proves estrictes per assegurar-se que cada lot pot satisfer la vostra demanda i a continuació es troba el nostre procés de producció i control.
1. Material de la barra d'acer
2. Primera ronda de laminació en fred
3. Decapat
4. Segona ronda de laminació en fred
5. Primera ronda de recuit
6. Tercera ronda de laminació en fred
7. Segona ronda de recuit
8. Segona ronda de dibuix en fred
9. Redreçament
10. Comprovació de dimensions per projecció
11. Prova mecànica
12. Comprovació de rectitud
Disseny i producció personalitzada
El disseny i les dimensions d'un separador de ventilació del generador poden variar depenent de l'aplicació específica, i els separadors solen estar dissenyats per millorar la ventilació entre el bobinatge del generador i la carcassa exterior, permetent una refrigeració adequada i una dissipació de calor. Les dimensions de l'espaiador es determinen en funció de factors com ara la mida del generador, els requisits de refrigeració i les especificacions de disseny. Fabmann sol subministrar separadors de ventilació d'uns pocs mil·límetres a pocs centímetres d'amplada i profunditat, i podem subministrar separadors d'alta precisió amb una tolerància molt ajustada tant per a la rectitud com per a la torsió, com ara una desviació inferior a 1 mm per metre, i tenim un profund coneixement tècnic sobre fer eines, redissenyar el procés de producció per fer-vos una fabricació personalitzada i, mentrestant, també subministrem plaques de ventilació de generadors personalitzades segons les vostres especificacions.
