Conductor buit de coure

El conductor buit de coure és un conductor elèctric que proporciona íntegrament un mitjà d'intercanvi de calor, i un fluid de refrigeració passa per l'interior del conductor i s'emporta la calor generada pel flux del corrent elèctric. El nostre tub de conductor buit està disponible tant en grau comercial (grau DHP), refinat sense oxigen, desoxidat amb fòsfor, coure plata sense oxigen i grau electrolític (grau ETP) per satisfer els requisits d'enginyeria més exigents.

Oferim diferents tipus de conductors buits:

√ conductors de coure de refrigeració per aigua

√fil de coure buit

√tub de coure buit

√fil d'imant de coure buit

√tub de coure quadrat

√tub de coure de perfil

√tub rectangular de coure

√conductors de bus tubulars

√tub de bobina de coure d'inducció

√tub d'escalfament de coure per inducció

Especificació del material del conductor buit

A causa del fet que les impureses reduiran la conductivitat elèctrica del coure, i per això produïm tubs conductors buits mitjançant coure sense oxigen d'alta puresa amb un control de producció molt estricte. Com a resultat de la seva puresa, els nostres conductors buits Cu-OFE tenen una conductivitat elèctrica d'un 100-102 per cent IACS i una conductivitat tèrmica de 390 W/Km. Per, Cu-OFE (CW009A), el contingut màxim d'oxigen de 5 ppm (0,0005 per cent) fa que el material sigui immune a la fragilitat de l'hidrogen i garanteix una unió segura amb tots els mètodes de soldadura i soldadura. El nostre estricte control de producció significa que podem controlar tot el procés de fabricació des de la fosa fins a la signatura de la certificació d'inspecció i garantir la consistència del nostre producte de lot a lot.

En particular, el nostre coure lliure d'oxigen d'alta puresa està aliat amb plata (Ag) per augmentar tant la temperatura de suavització com la resistència a la fluència de l'aliatge sense cap sacrifici significatiu de les seves altres propietats. Fabmann ha estat treballant amb fabricants famosos de materials de coure per produir conductors buits de primer nivell, coure quadrat i rectangular i tubs d'aliatge de coure, perfils especials de coure i coure per a les aplicacions més exigents. Els conductors buits s'anomenen sovint conductors de refrigeració per aigua, filferro buit, tub de coure buit, filferro de coure d'imant buit, tub de coure quadrat, tub de perfil de coure, tub rectangular de coure, conductors de bus tubular, tub de bobina d'inducció i tub d'escalfament per inducció, i la majoria. Les designacions populars de grau de coure s'enumeren a continuació:

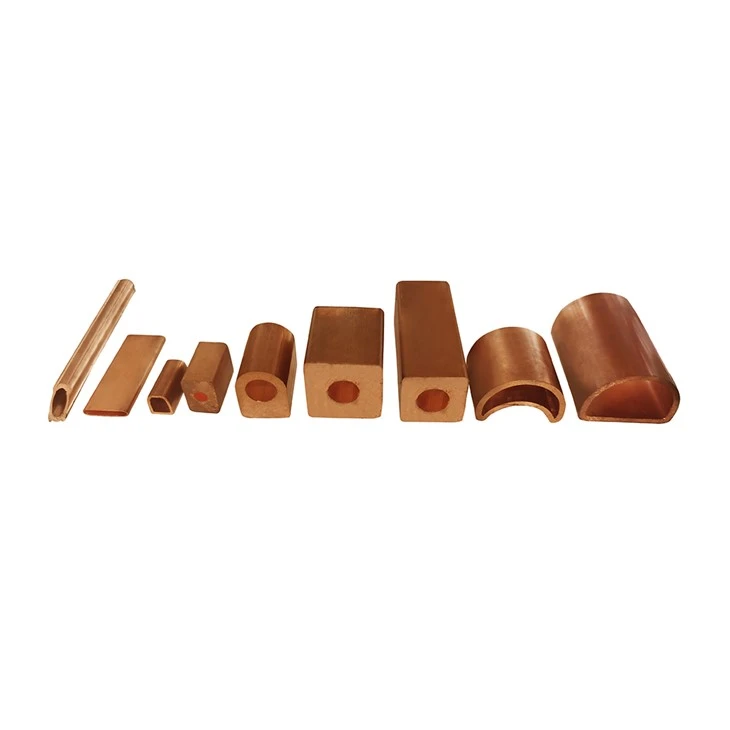

Tipus i dimensions de tubs de conductor buit

Fabmann pot produir tubs quadrats i rectangulars a partir de 0,8 mm d'amplada amb una tolerància dimensional extremadament ajustada, i estan disponibles en una varietat de tremps com el recuit dur, mig dur i suau. Subministrem conductors buits d'alta qualitat amb una gran varietat de seccions transversals que cobreixen formes quadrades, rodones i rectangulars, i el nostre tub de conductor buit és adequat per a la majoria d'aplicacions d'enginyeria.

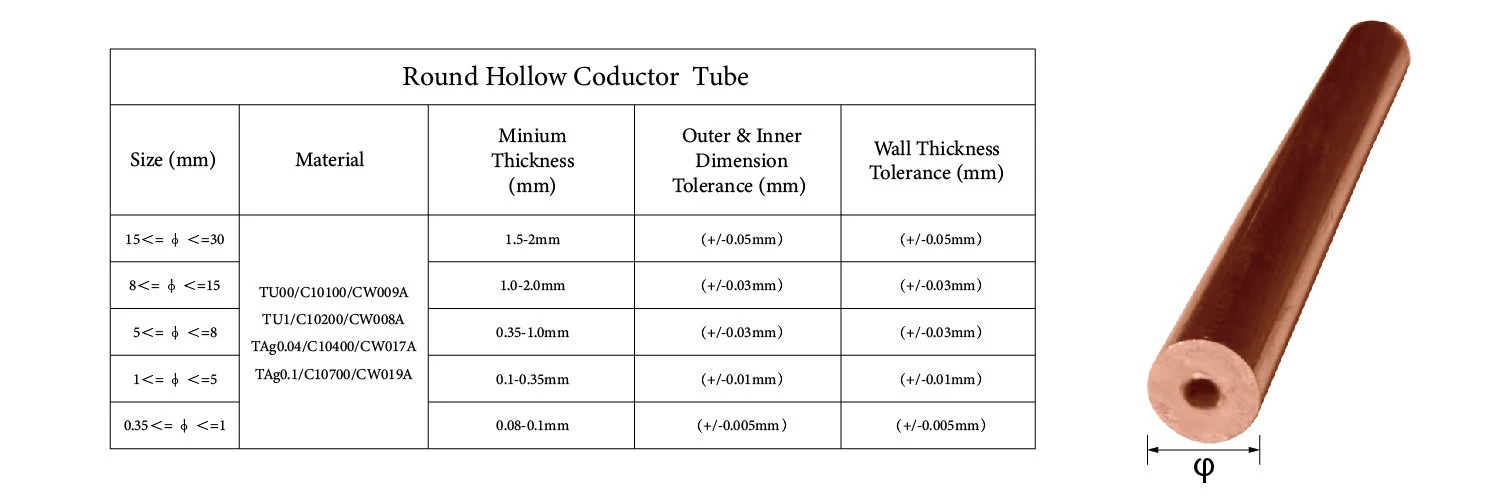

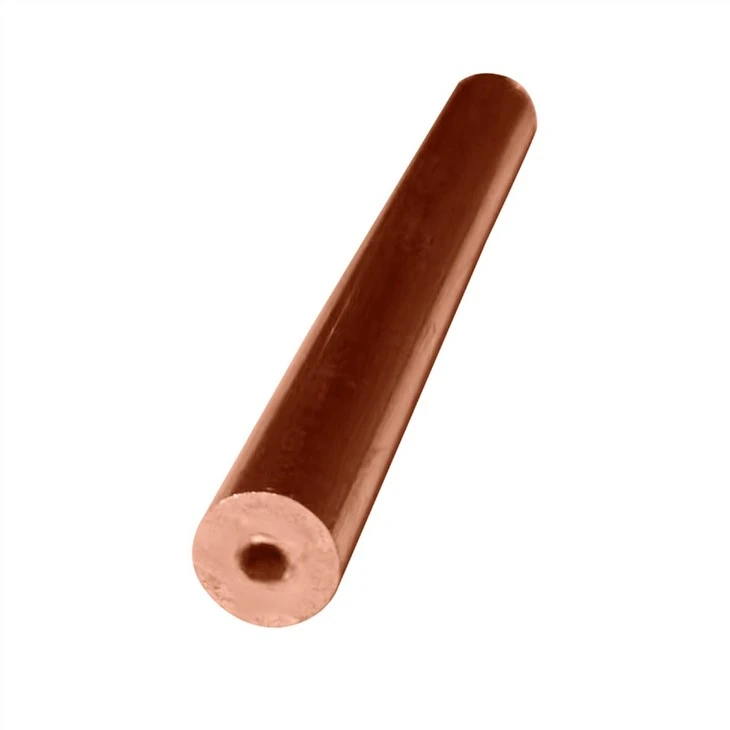

Fil de coure buit

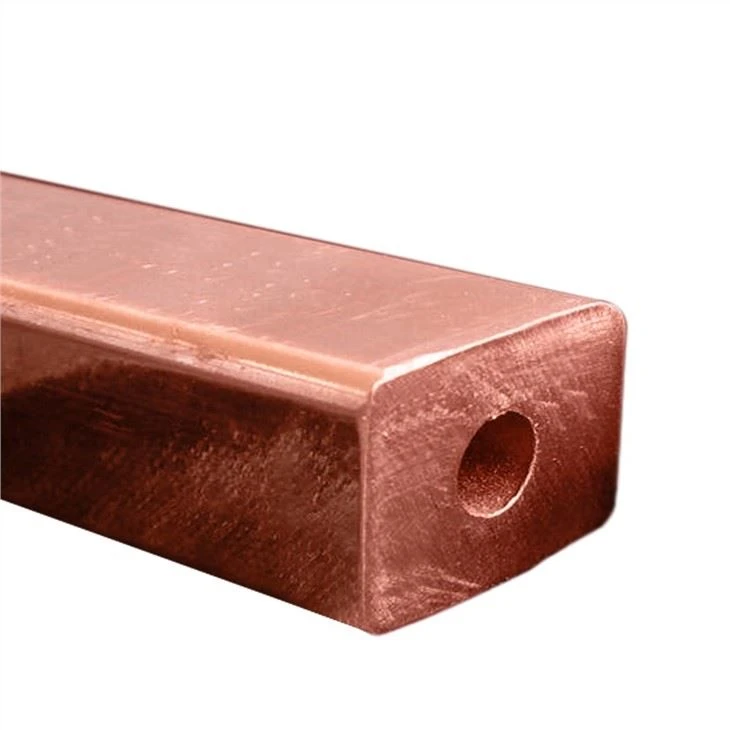

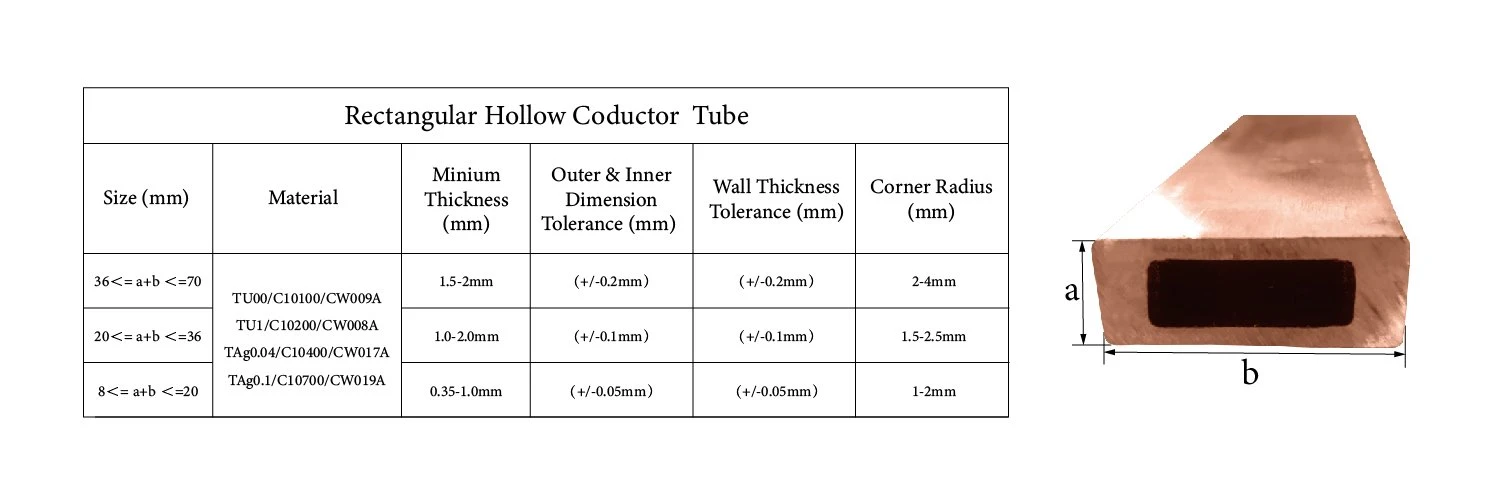

Conductor rectangular de coure

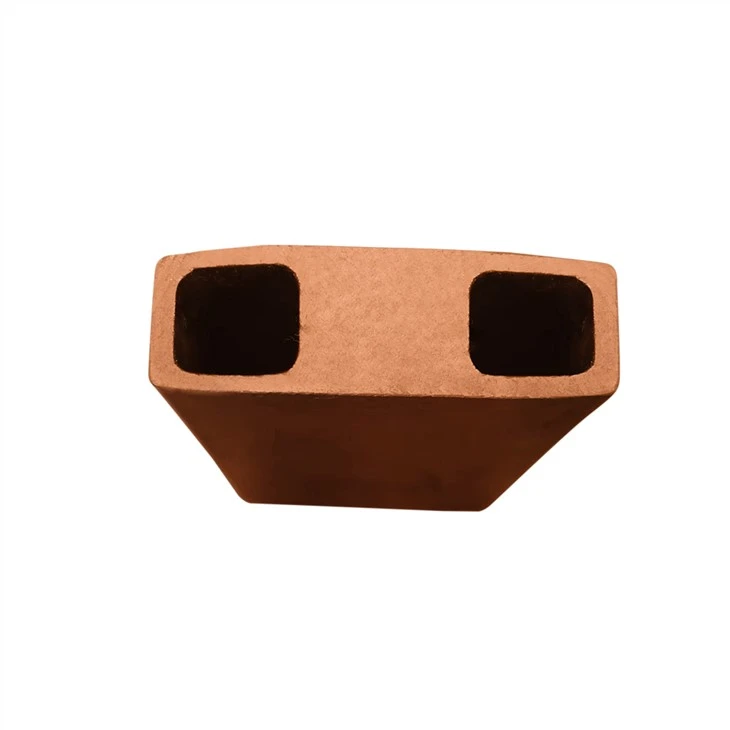

Conductor buit rectangular

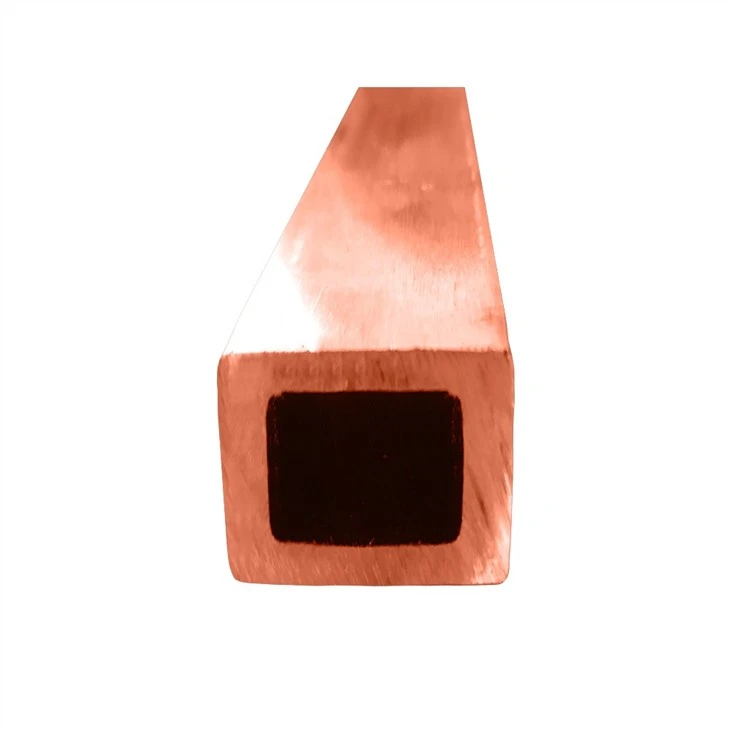

Conductor quadrat de coure

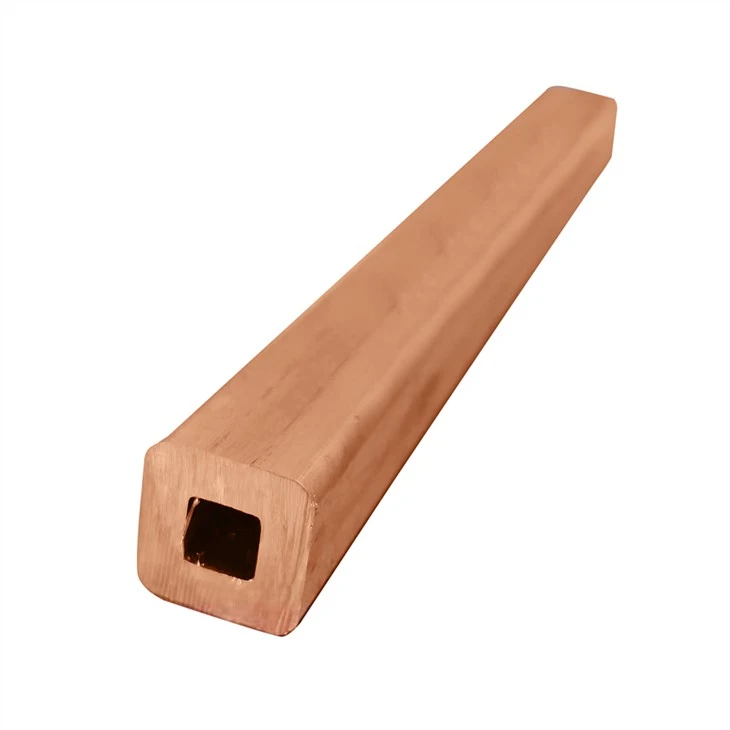

Conductor buit quadrat

Aplicació de conductors buits de coure

√ Vehicles elèctrics (EV) / refrigeració directa de l'estator

√ Dispositius de ressonància magnètica / bobines de gradient

√ Imants per a aplicacions de física d'alta energia

√ Acceleradors de partícules

√ Generadors

√ Forns d'inducció / calefacció i fusió per inducció

√ Dispositius de recerca de plasma

√ Sistemes de prova de vibració electrodinàmica

√ Unitats d'implantació iònica per a la indústria de microcircuits

√ Separadors d'alt gradient

√ Guies d'ones

√ Transformadors refrigerats per líquid

Procés de fabricació de conductor buit

Per refinar el coure, el forn ha d'arribar a temperatures de fins a 2400 graus Fahrenheit per fondre el coure, i això permetrà modelar-lo en les formes desitjades i també eliminar impureses com ara una barreja d'aliatges de níquel o zinc. El coure es filtra mitjançant un procés conegut com a refinació al foc. En el refinament al foc, els metalls impurs es tornen més lleugers que el coure i suren a la superfície per quedar atrapats en "enganxos", i aquest procés generarà una piscina de coure calent líquid amb impureses mínimes. El coure fos també es desoxida per eliminar-lo. possibles defectes abans del procés de colada, i després el coure líquid purificat es trasllada a un forn de retenció per abocar-lo a un tub de colada que finalment es convertirà en el tub. Un cop s'ha refredat i solidificat, una gran màquina anomenada mandril perforador fa un forat. a la vareta de coure, i després un ariet força la vareta de coure a través d'un tub d'extrusió, creant un llarg tub de coure buit.

El següent pas és empènyer el tub de coure mare a través de matrius metàl·liques per crear la mida desitjada del tub per al següent procés de dibuix en funció de la forma i la mida del conductor buit. Abans d'arribar al procés de dibuix final, i el tub de coure sovint s'ha de recuit a mesura que s'endureix per cada procés de dibuix, i després es tornarà a dibuixar.
Passant pel procés anterior, el conductor de coure buit passarà per les proves de corrent de Foucault abans de l'enrotllament de nivell, i la longitud del conductor buit s'estableix segons l'especificació durant aquest procés. Després de l'enrotllament a nivell, el conductor buit qualificat es posarà al forn de buit per al recuit final abans de l'embalatge. Per descomptat, el conductor es neteja durant els processos de dibuix anteriors abans de l'enrotllament a nivell. Depenent del requisit dels clients sobre la condició de temperament, el temps i la temperatura de recuit s'establiran de manera diferent per arribar a recuit suau, recuit, 1/4 dur, 1/2 dur i dur.

1. Anàlisi del Coure

2. Foneria de coure

3. Tub de coure fos

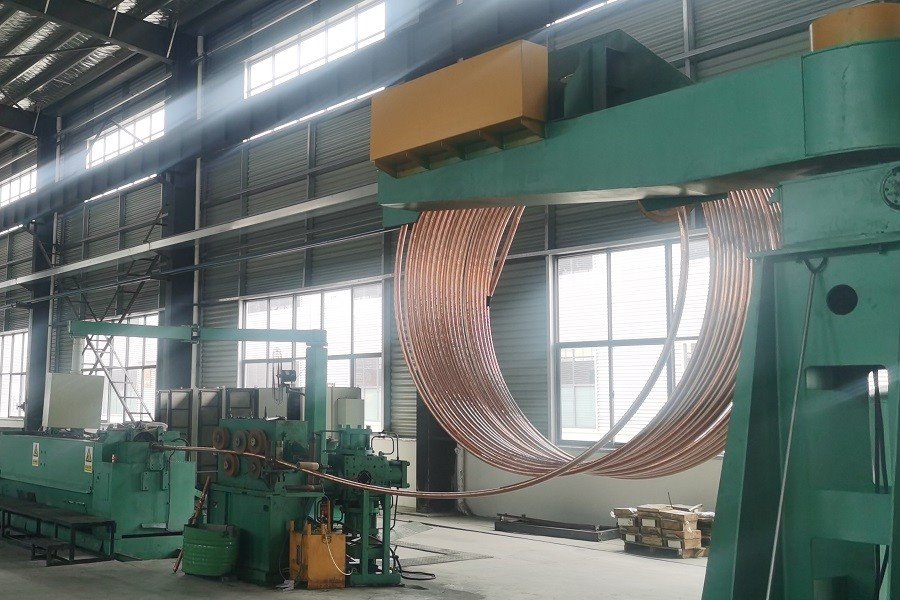

4. Primer Dibuix

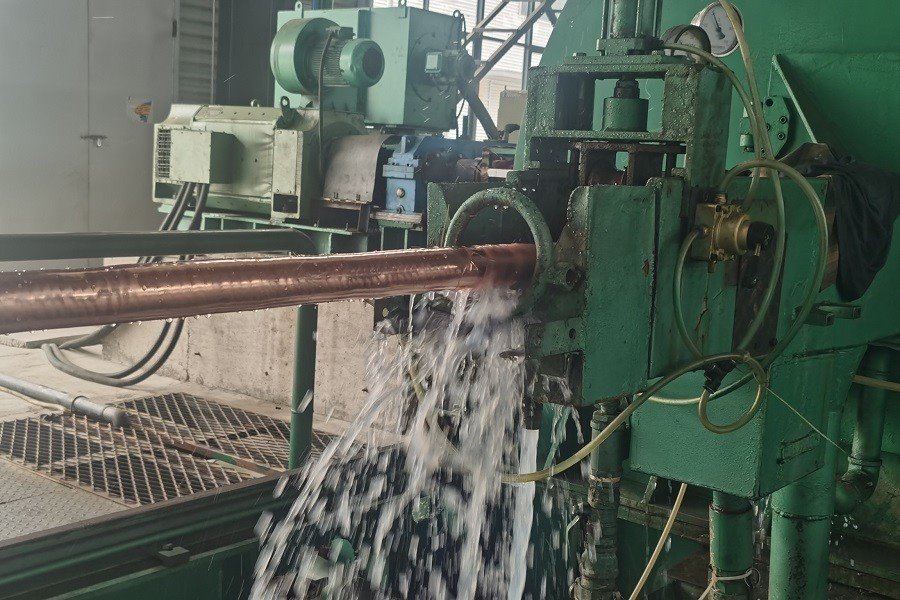

5. Segon Dibuix

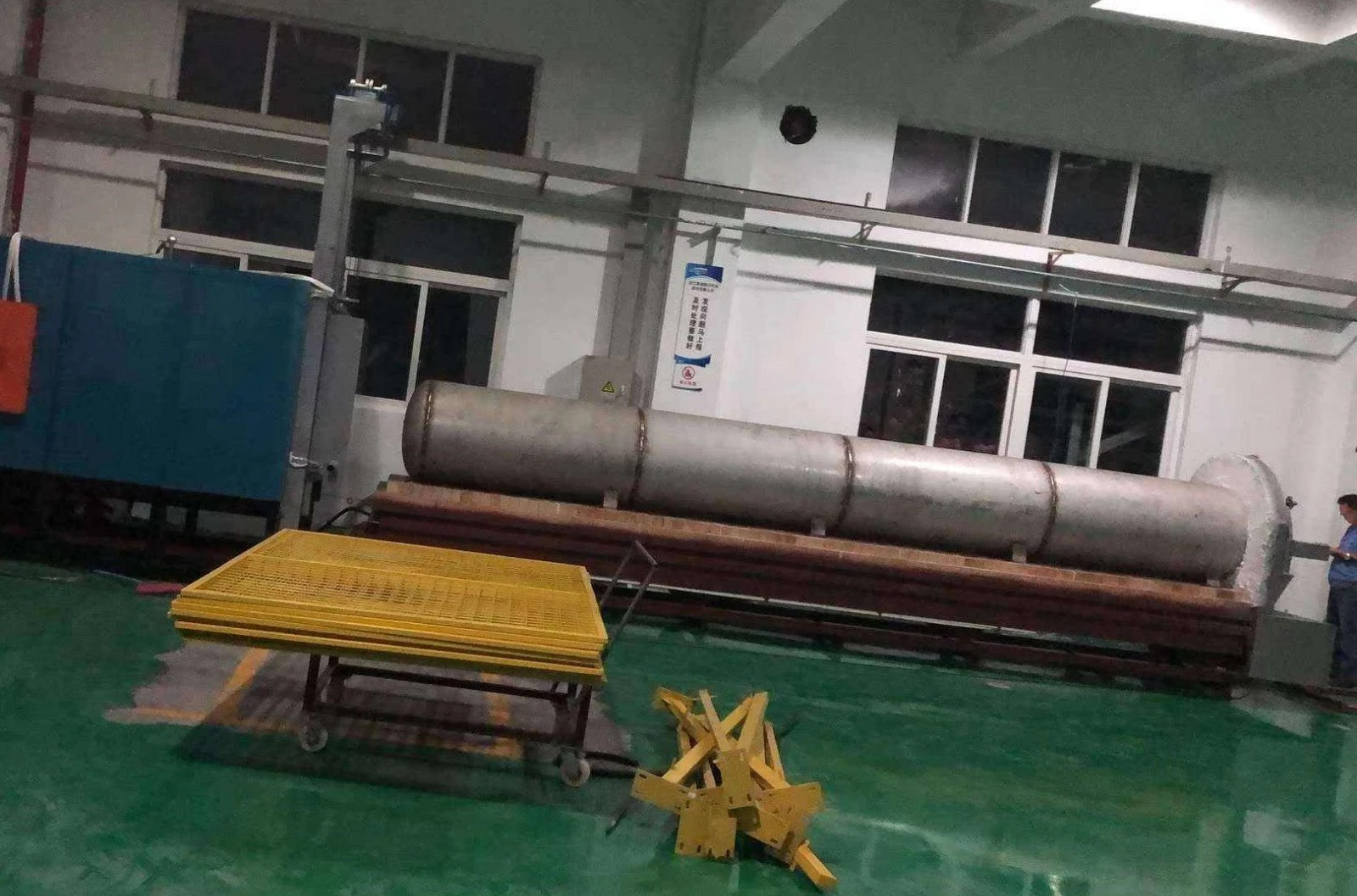

6. Primer recuit

7. Dibuix final

8. Inspecció en línia

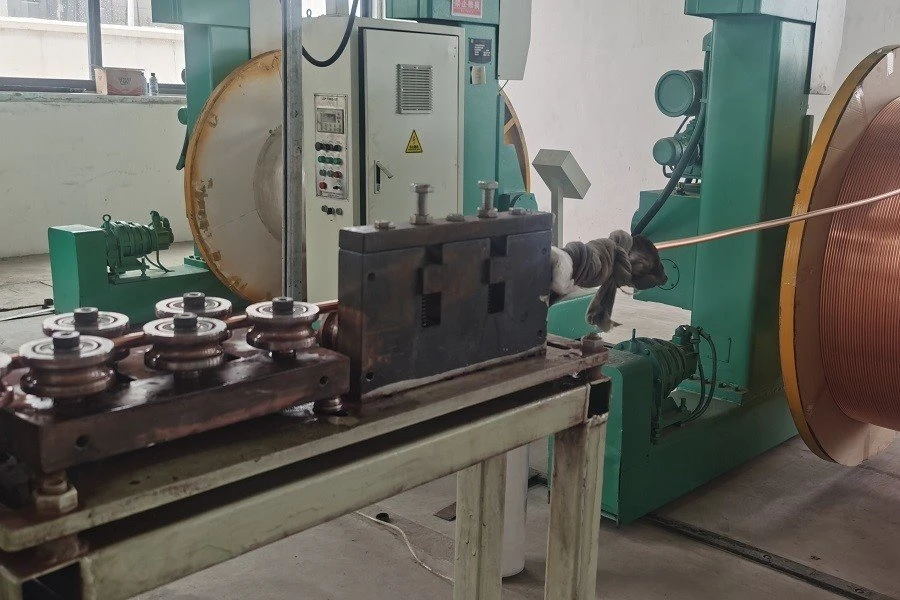

9. Redreçament

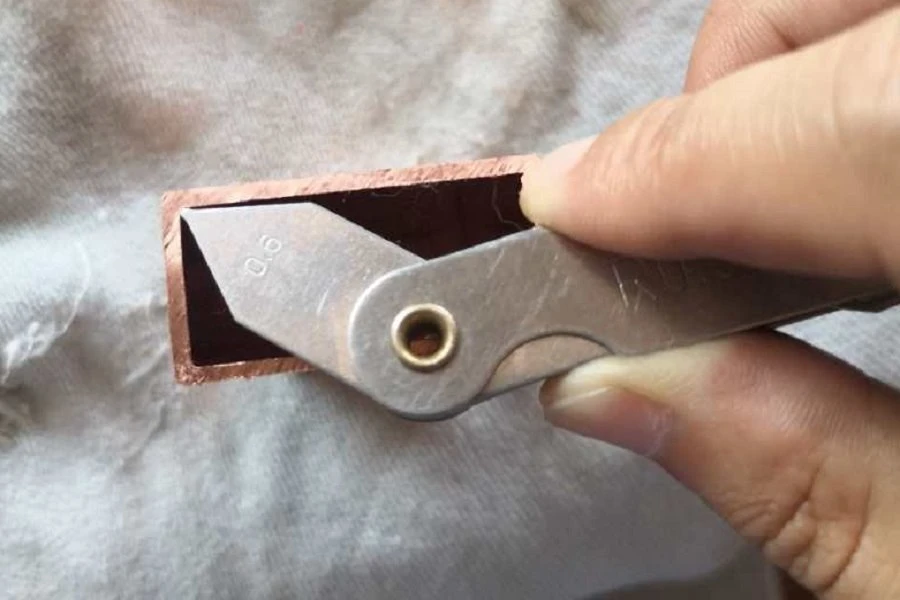

10. Comprovació del radi interior

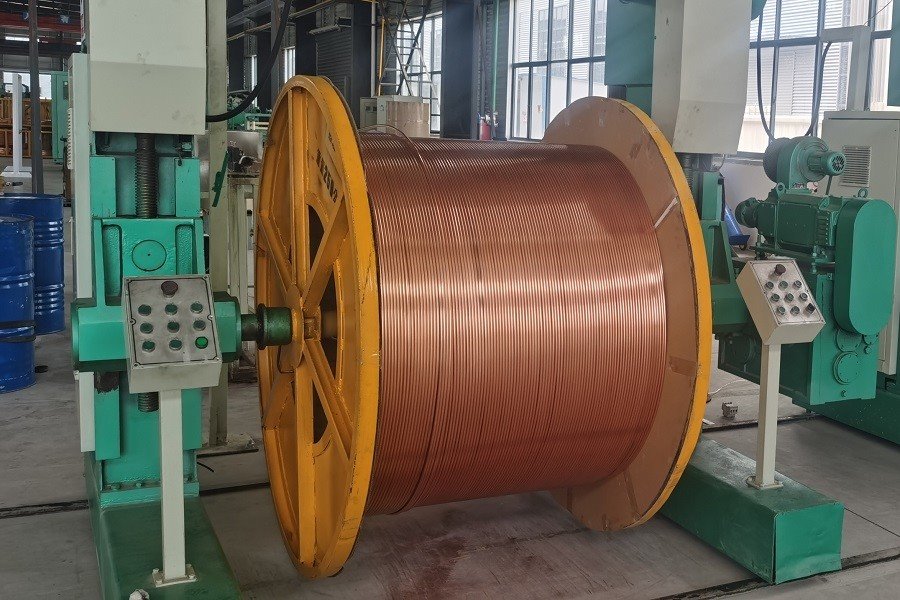

11. Nivell de bobinatge abans de la prova

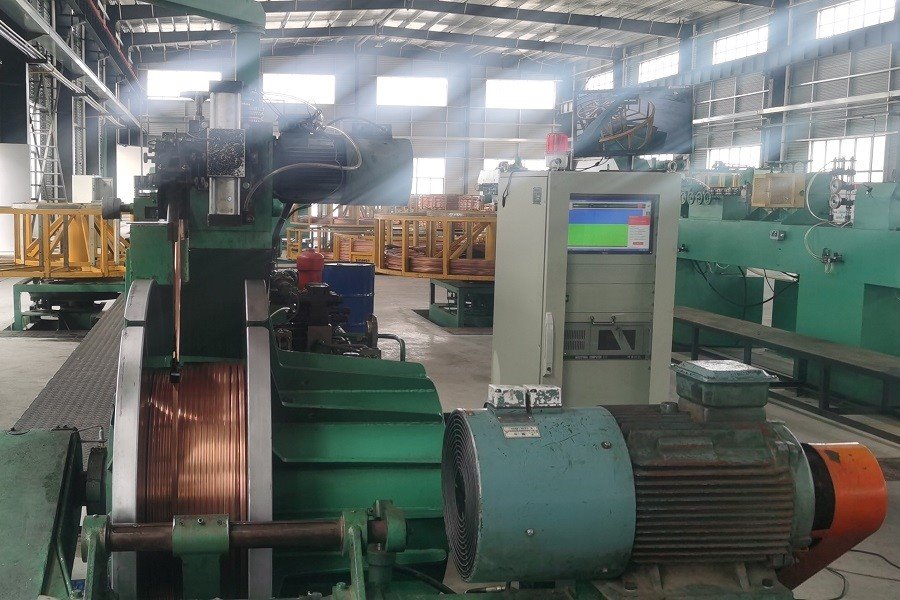

12. Prova de corrents de Foucault

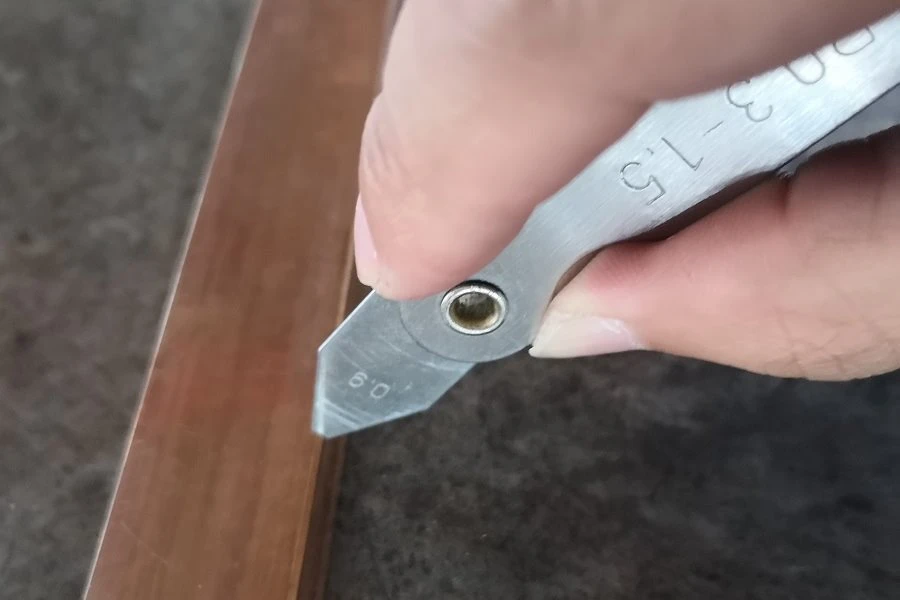

13. Comprovació del radi exterior

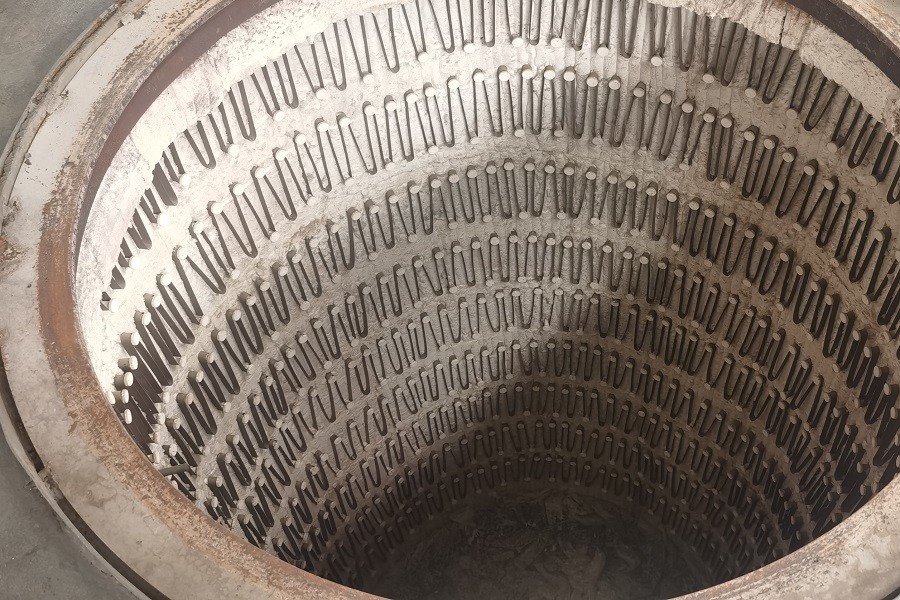

14. Recuit final

15.Inspecció final

Especialista en conductors buits personalitzats

Fabmann subministra una àmplia gamma de conductors buits en forma recta i en forma de bobina per a moltes aplicacions diferents. Ens centrem a proporcionar conductors buits fets a mida, i també subministrem conductors que requereixen coure que conté plata (Cu-0,04 per cent d'Ag o Cu{-0,1 per cent d'Ag) quan la resistència a la calor o la fluència són brillants. es demanen propietats. L'especificació popular són conductors buits quadrats o rectangulars amb canal de refrigeració rodó, i els canals rectangulars també són força populars. Els conductors buits sovint s'anomenen amb diferents noms en diferents països, i s'anomenen filferro buit, conductors refrigerats per aigua, tub d'escalfament per inducció, conductors de bus tubular, filferro buit o tub de perfil de coure.

Com molts saben que les juntes dels conductors buits que s'utilitzen per als imants refrigerats per aigua poden provocar la fuita, la qual cosa provocarà accidents. És per això que les bobines llargues no només minimitzen el risc de fuites, sinó que també redueixen el cost de producció de l'equip. A més, la bobina llarga pot respondre de manera més flexible al canvi ràpid de construcció en comparació amb la bobina curta. Podem enrotllar conductors buits en bobina de fusta o bobina d'acer depenent de la mida del conductor. La mida màxima del nostre conductor buit d'amplada és de 45 mm i podem enrotllar una bobina de fins a 2.500 kg.

Conductor buit personalitzat

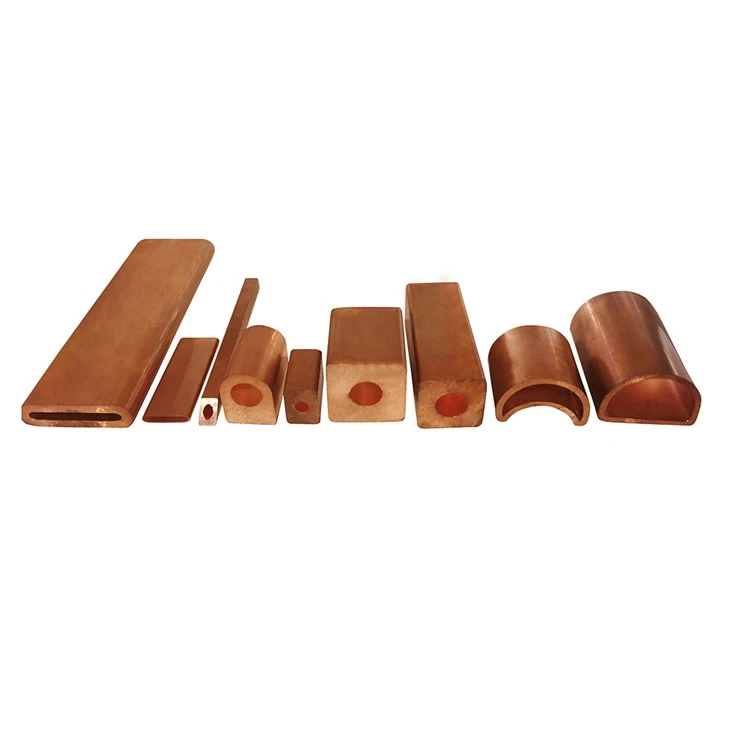

Tub de perfil personalitzat

Recuit suau de filferro buit

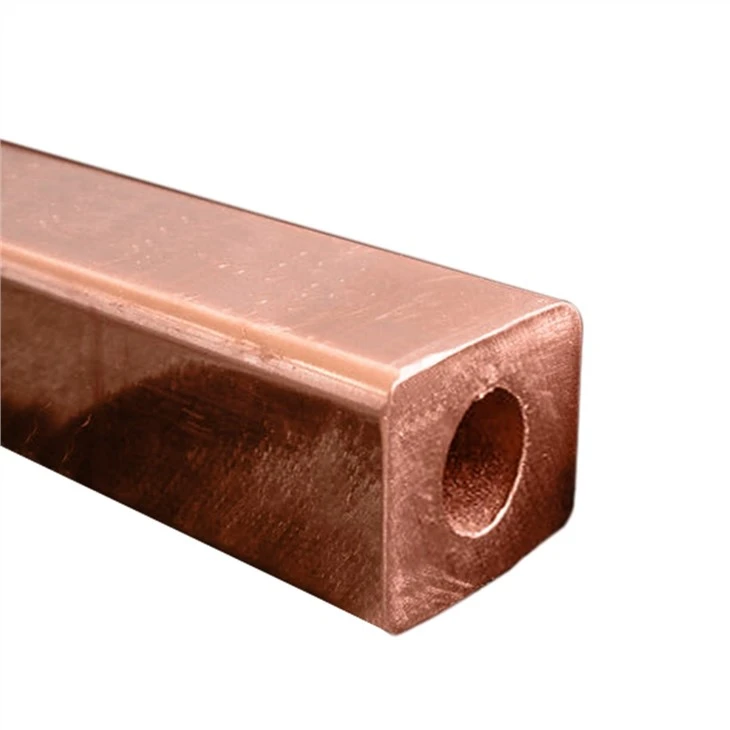

Tub de calefacció per inducció

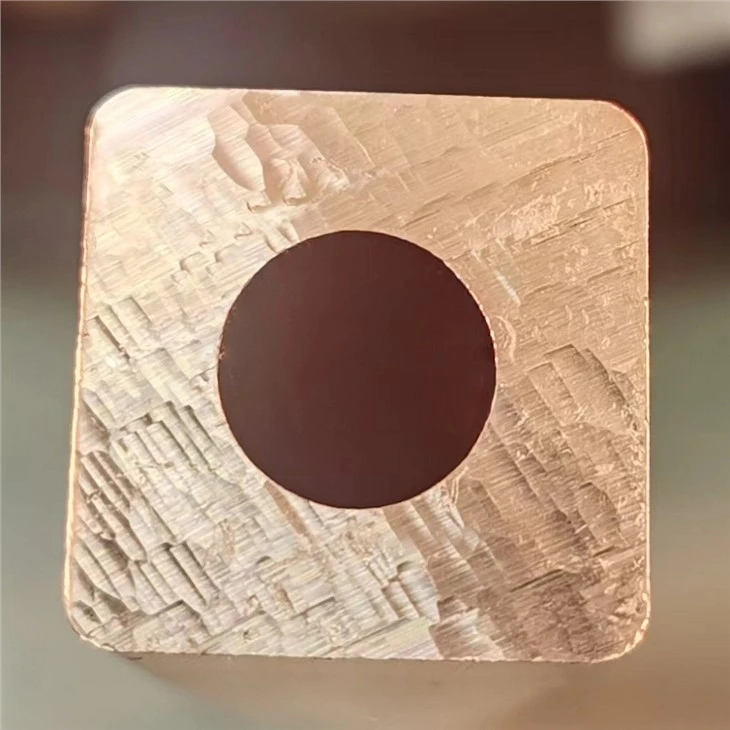

Conductor buit quadrat

Conductor refrigerat per aigua
